Lagringsbehållare för litiumjonbatterier – SafetyBATTbox-produkter från LogBATT
Med de framgångsrika SafetyBATTboxarna som grund har vi, som svar på den stora efterfrågan, utvecklat en lösning för lagrings- och karantänområden med samma säkerhetsfunktioner som de beprövade transportsystemen.

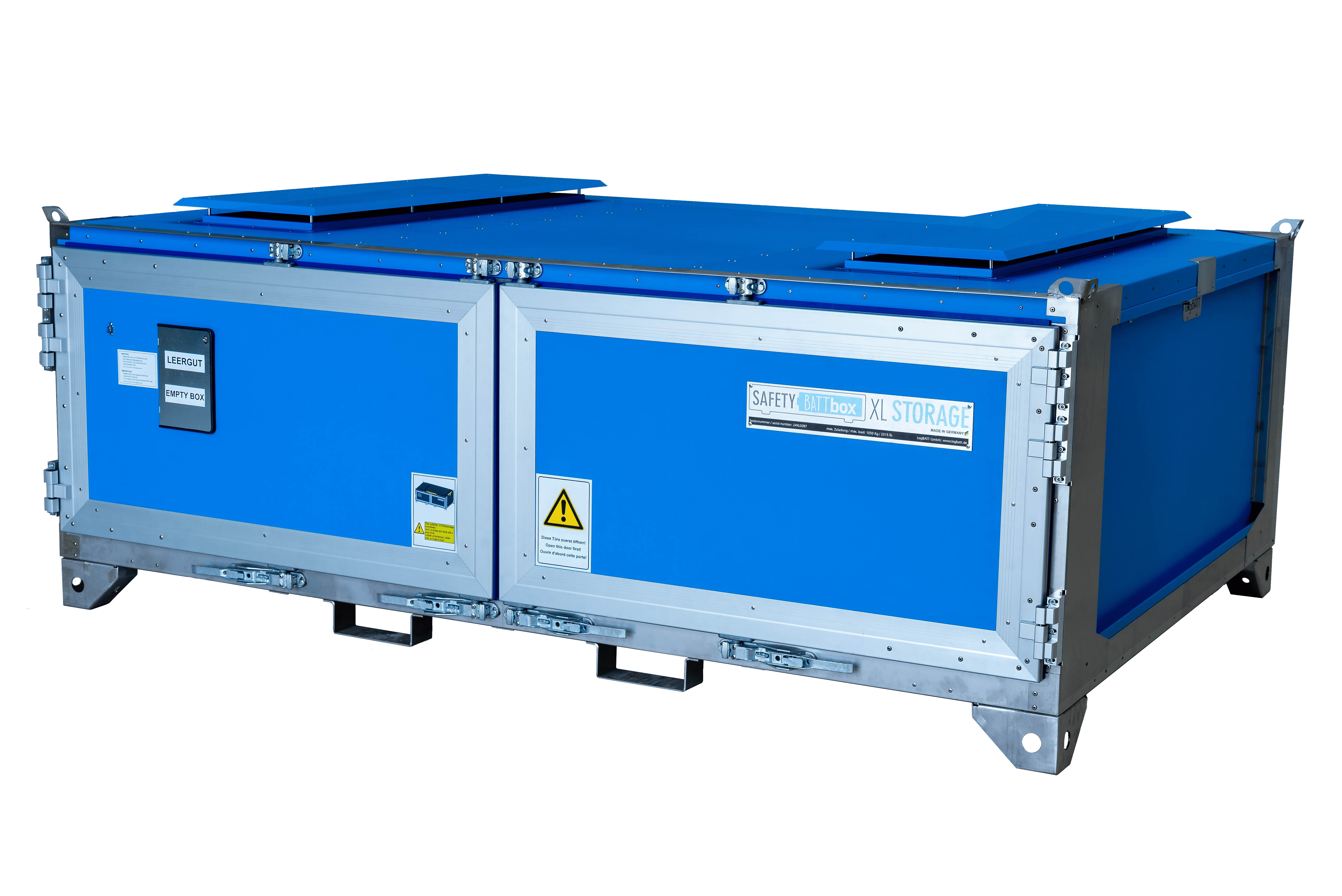

XL-Storage

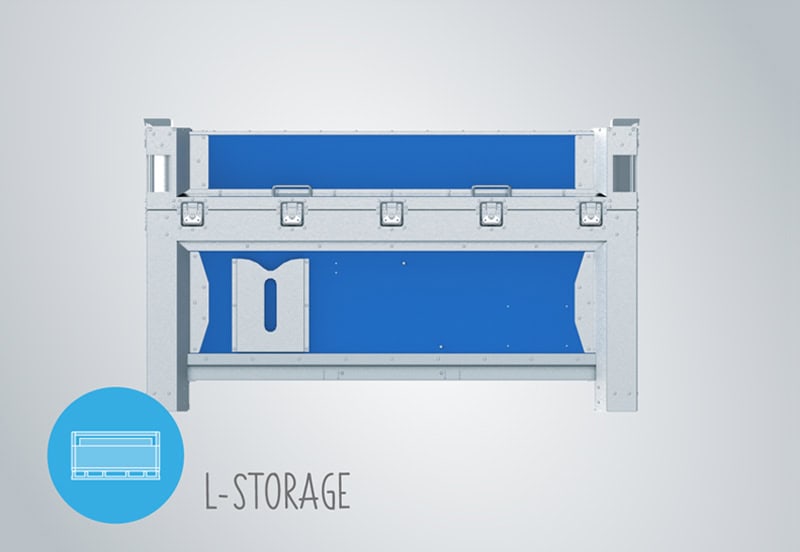

L-Storage
M-Storage
Säkra lagringslösningar för skadade och defekta litiumbatterier
Med SafetyBATTbox erbjuder LogBATT lösningar för karantänlagring, buffertlagring, evakuering och säker långtidslagring av litiumbatterier. Beroende på användningsområde benämns behållarna även som lagringsbox, karantänbox, haveribox eller evakueringsbehållare – samtliga begrepp beskriver samma typ av behållare i olika användningssituationer.
Våra lagringslösningar lämpar sig för:
- skadade eller defekta litiumbatterier som måste mellanlagras på ett säkert sätt innan vidaretransport
- kritiskt skadade batterier med risk för Thermal Runaway som kräver omedelbar isolering från övriga lagerområden
- karantänlagring efter verkstadsärenden eller skador tills vidaretransporten har organiserats
- buffertlagring före återvinning eller vidareanvändning
- utomhuslagring på industriområden, återvinningsanläggningar och serviceställen
- industri, logistik, verkstäder, fordonsföretag och avfallshanteringsföretag
Lagringsbehållare – Nu även tillgängliga för uthyrning!
Från och med nu får ni ännu större flexibilitet: Vår beprövade SafetyBATTbox Storage Family för säker lagring av litiumjonbatterier – oavsett om de är oskadade, defekta eller kritiskt skadade – kan ni inte bara köpa utan även hyra. Det ger en kostnadseffektiv lösning för varierande behov, tidsbegränsade projekt och kortsiktiga krav. Kontakta oss gärna så ger vi personlig rådgivning och hjälper er att hitta den hyreslösning som passar bäst.
Thermal Runaway i lagermiljö: Den fördröjda risken
Litiumbattericeller kan redan vid mindre mekaniska skador, åldrande, överladdning eller felaktig laddning utveckla en termisk reaktion, i fackspråk kallad Thermal Runaway. Detta leder till en okontrollerad exoterm reaktion där stora mängder brandgaser bildas och trycket i cellen kan öka så kraftigt att det kan orsaka en explosion och därefter en intensiv brand.
Skadade litiumbatterier kan reagera termiskt även i viloläge – ibland med en fördröjning på timmar, dagar eller till och med veckor efter den ursprungliga skadan. Ett batteri som verkar stabilt direkt efter en olycka eller ett fall kan bli en risk på grund av en långsamt utvecklande intern kortslutning. Detta gör lagring i ett oskyddat område särskilt riskfyllt, eftersom insatser vid en incident ofta först är möjliga efter att reaktionen redan har påbörjats.
Risken förstärks ytterligare av själva lagringssituationen. Ett batteri består vanligtvis av många enskilda celler, och en brand i en cell kan sprida sig till intilliggande celler – ett fenomen som kallas Thermal Propagation. I ett lagerområde där flera batterier förvaras tillsammans finns dessutom risken att branden sprider sig från ett batteri till andra batterier. Ett lokalt cellevent kan därmed på kort tid utvecklas till en fullständig lagerbrand.
Typiska orsaker till fördröjda Thermal Runaway-händelser vid lagring är uppsvällda batterier från verkstäder, skadade traktionsbatterier från elfordon, returbatterier från återkallelseaktioner eller prototypbatterier från utvecklingsprojekt vars beteende ännu inte har kartlagts fullt ut. I samtliga dessa fall är isolerad lagring i en testad säkerhetsbehållare den enda tillförlitliga skyddsåtgärden.
SafetyBATTbox lagringsbehållare: Säkerhetslösningar för långtidslagring av defekta litiumbatterier
SafetyBATTbox-produkterna från LogBATT har utvecklats särskilt för kraven vid långtidslagring av skadade, defekta och kritiskt skadade litiumjonbatterier. Till skillnad från rena transportförpackningar, som är avsedda för en begränsad användningstid, är lagringsbehållarna konstruerade för kontinuerlig förvaring under veckor eller månader – robusta, väderbeständiga och kompatibla med vanliga lagerinfrastrukturer.
De BAM-testade behållarna skyddar människor och miljö även om ett lagrat batteri skulle reagera termiskt. Den robusta konstruktionen av stål med en innerbehållare av rostfritt stål ger mekaniskt skydd mot projektiler och flammor under en incident. Det integrerade Gasmanagementsystem säkerställer kontrollerad tryckavlastning och filtrering av brandgaser. Den termiska isoleringen håller yttertemperaturen inom ett kontrollerat område under en batteribrand och förhindrar brandspridning till intilliggande behållare eller lagrade material.

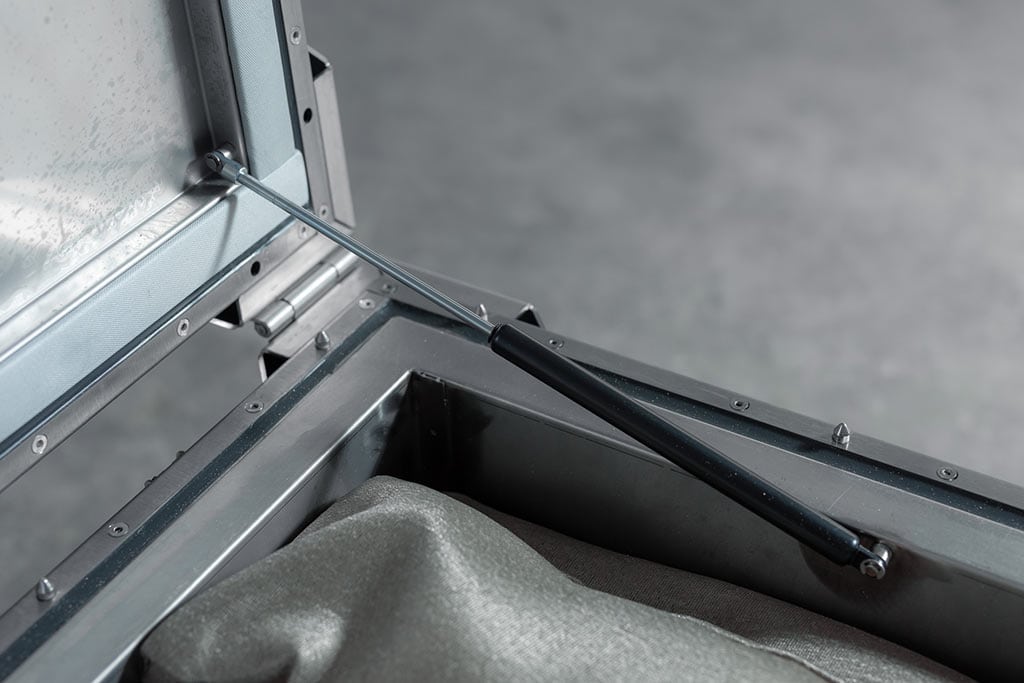

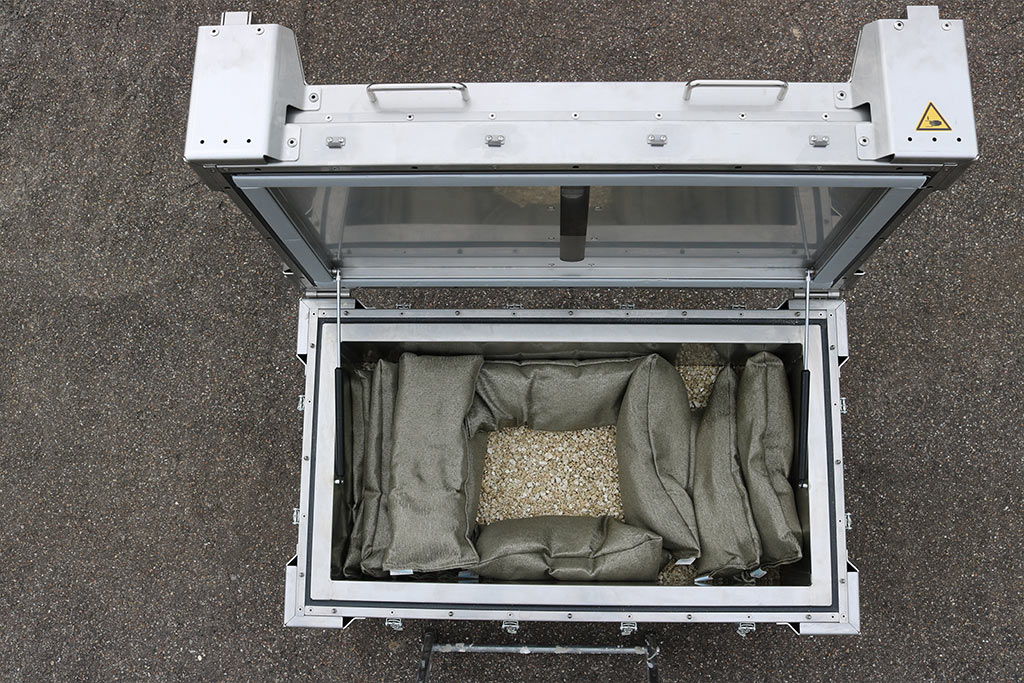

Inuti behållaren fixerar LogBAGs – återanvändbara brandskyddskuddar av testat icke brännbart material enligt DIN 4102 – de lagrade batterierna och absorberar läckande vätskor som elektrolyt eller kylvätska. Till skillnad från lösa brandskyddande fyllnadsmaterial kan LogBAGs efter användning tas ut, kontrolleras och återanvändas, vilket är särskilt praktiskt vid lagring där batterier ofta behöver hanteras eller packas om.

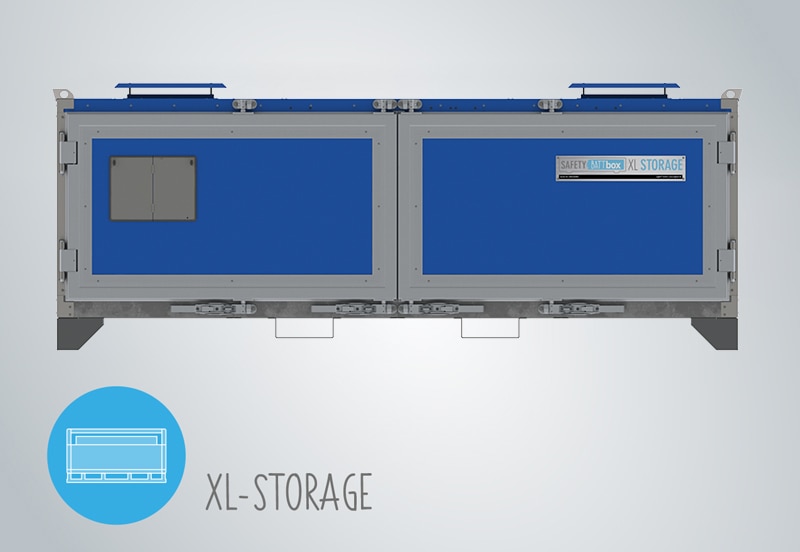

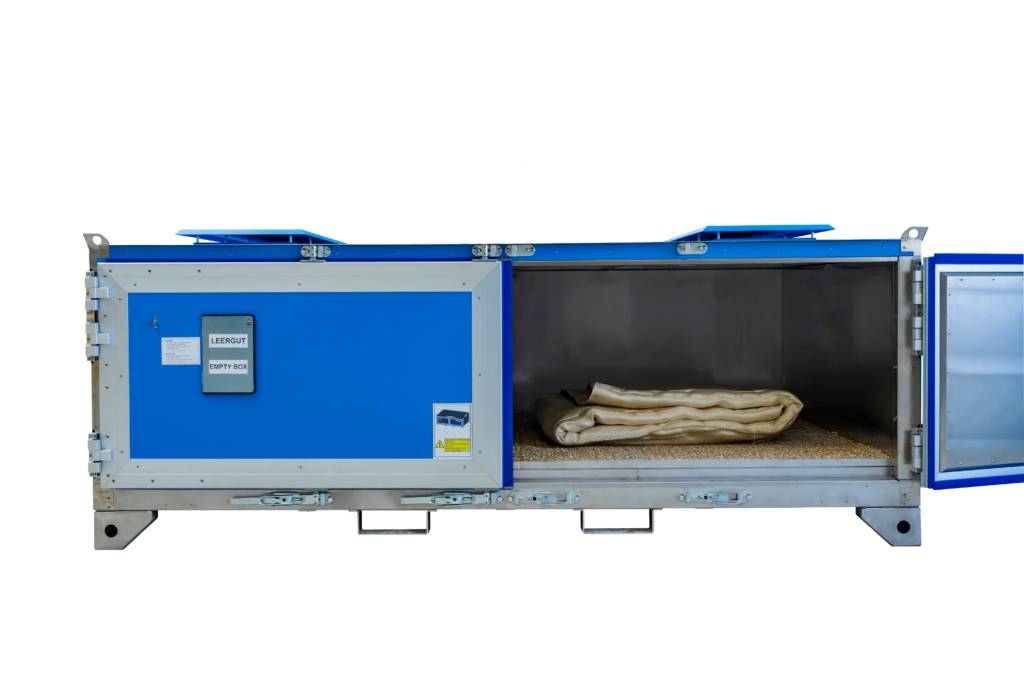

Den särskilda fördelen med SafetyBATTbox XL Storage från LogBATT är den praktiska frontlastningen. Detta gör det möjligt att snabbt, säkert och ergonomiskt föra in även tunga eller stora litiumbatterier direkt med palltruck eller andra interna transportfordon utan komplicerade lyft ovanifrån. Detta sparar tid, minskar riskerna vid hantering av defekta eller kritiskt skadade litiumbatterier och möjliggör en betydligt effektivare användning inom lagring, karantänhantering och evakuering. I kombination med framgångsrika verkliga brandtester, termisk isolering och ett integrerat Gasmanagementsystem erbjuder SafetyBATTbox XL Storage maximal säkerhet för modern logistik av litiumbatterier.
Användningsområden för SafetyBATTbox lagringsbehållare
Täcker lagringsscenarier för skadade och kritiskt skadade litiumjonbatterier. Typiska användningsområden:
- Karantänlagring av defekta batterier efter en verkstadsincident, en kundretur eller en skadehändelse tills ADR-konform vidaretransport har organiserats
- Buffertlagring före återvinning eller vidare bearbetning, särskilt vid stora volymer från återkallelseaktioner
- Utomhusplacering på industriområden, återvinningsanläggningar eller utanför verkstadsbyggnader – lagringsbehållarna är väderbeständiga och kan flytta brandrisken bort från byggnaden
- Lagring av prototypbatterier från utvecklingsprojekt vars beteende under belastning ännu inte har kartlagts fullt ut
- Brandsäker förvaring av reservbatterier i energilagringsanläggningar, reservkraftsystem eller UPS-installationer
SafetyBATTbox Storage family

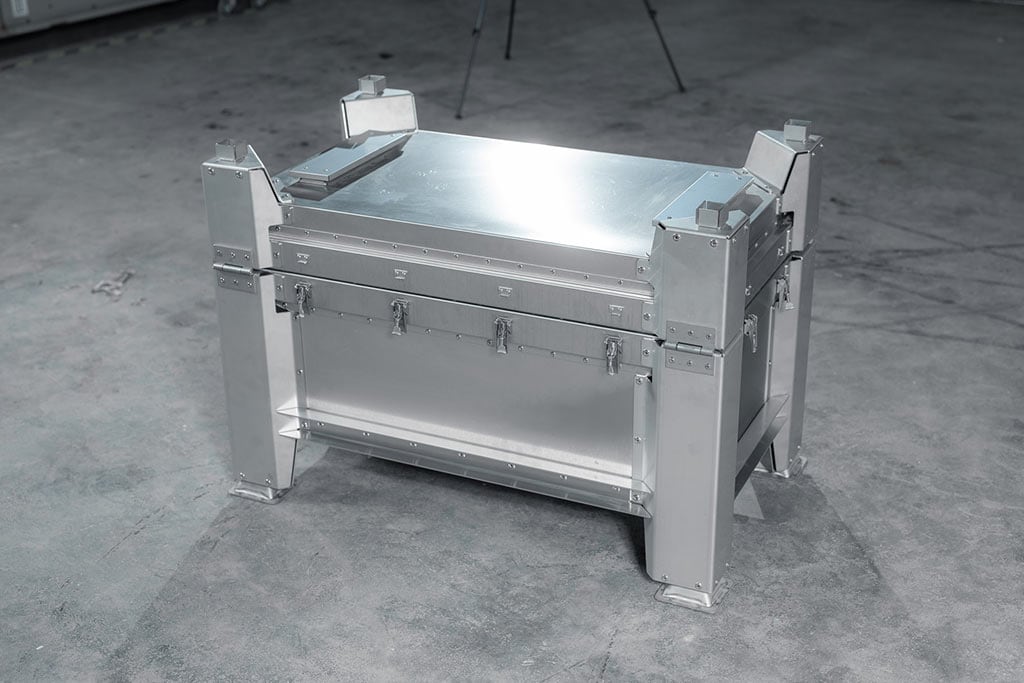

Som lagrings-, karantän- och evakueringsbehållare
- Haveribehållare för lagring av små till stora litiumjonbatterier
- Termisk isolering – brandskydd utan släckvatten
- Styrning av brandgaser och filtersystem
- Uppsamling av vätskor som exempelvis elektrolyt eller kylvätska med absorptionsmedel
- Stapelbar 1+1
- Kan lastas framifrån eller ovanifrån
- Modulär användning
- Ytterligare tillval:
+ Avdelare
+ Rullbana eller gallergolv invändigt

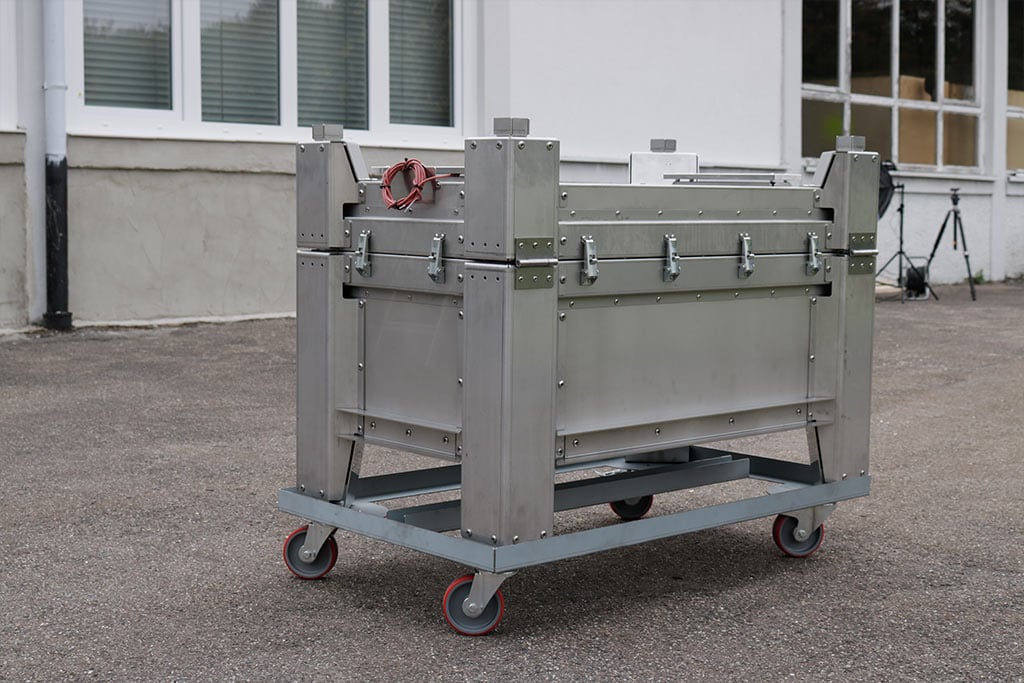

+ Flyttbar med: hjul, palltruck eller andra interna transportfordon (endast tom)
+ Sensorövervakning
+ Underhållsfri
Fördelar med LogBATT Storage Family
- Kan användas för celler, moduler samt stora PHEV- och BEV-högvoltsbatterier
- Brand och projektiler stannar kvar i behållaren¹
- Inget släckvatten krävs
- Kan användas utan uppsamlingssystem för släckvatten
- Flexibel användning inom produktion, verkstäder, handel, myndigheter, institut m.m.
- Delbar (gäller endast XL-boxen)
- Kan hanteras av en person
¹Gäller de testade versionerna med extra förpackningsmaterial
Produktöversikt: SafetyBATTbox lagringsbehållare i jämförelse

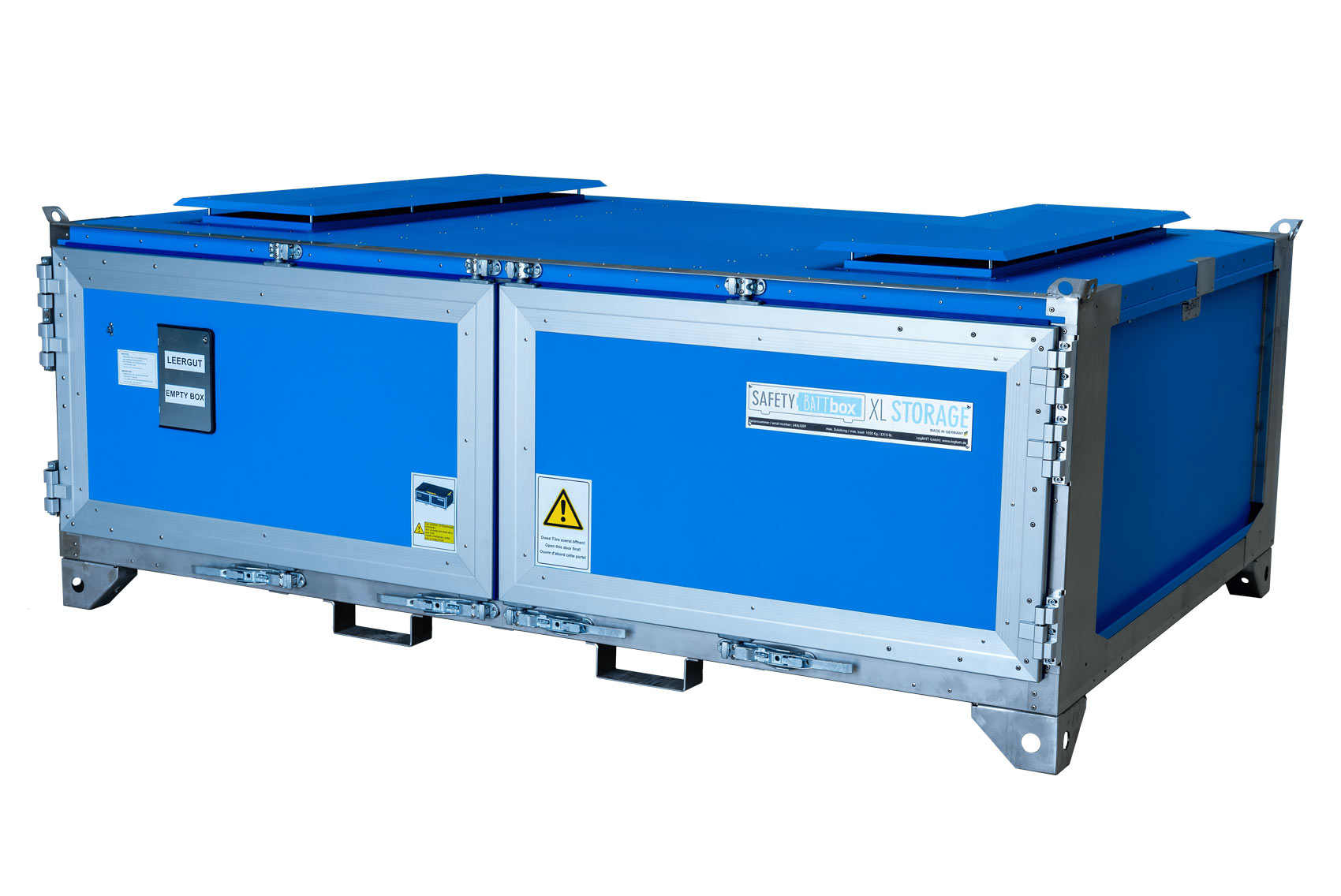

| SafetyBATTbox | XL-Storage |
| Yttermått [mm] | 3196 x 2298 x 1237 |
| Invändiga mått [mm] | 2976 x 2039 x 757,5 |
| Tomvikt ca. [kg] | 1150 |
| Hölje | Rostfritt stål, galvaniserat, pulverlackerat |
| Gasmanagementsystem | ✓ |
| Stapelbar | ✓ |
| Batterivikt upp till [kg] | 1050 |

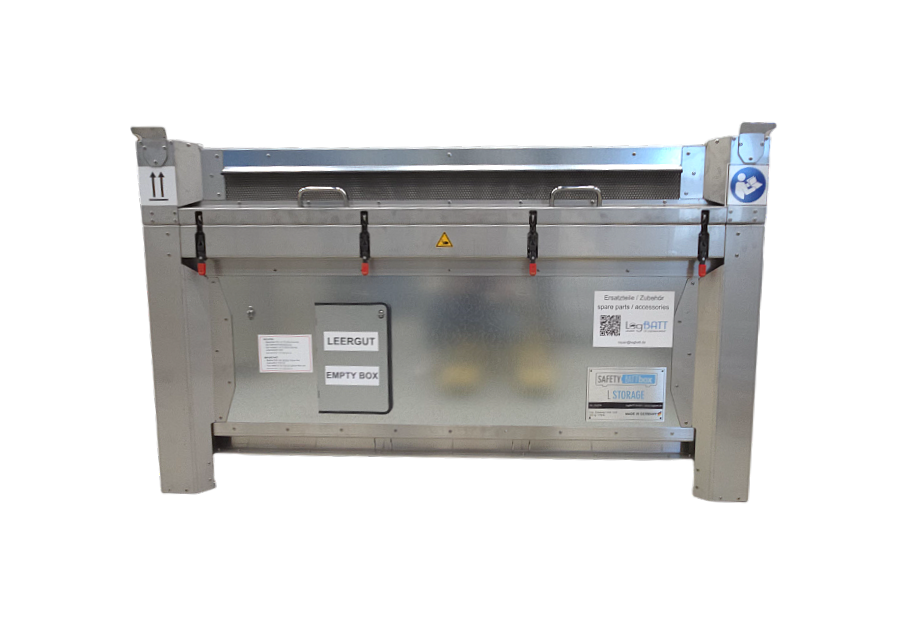

| SafetyBATTbox | L-Storage |
| Yttermått [mm] | 1604 x 1204 x 945 |
| Invändiga mått [mm] | 1390 x 993 x 519 |
| Tomvikt ca. [kg] | 295 |
| Hölje | Anodiserad aluminium, rostfritt stål, galvaniserat |
| Gasmanagementsystem | ✓ |
| Stapelbar | ✓ |
| Batterivikt upp till [kg] | 350 |
| SafetyBATTbox | M-Storage |
| Yttermått [mm] | 1000 x 600 x 700 |
| Invändiga mått [mm] | 816 x 416 x 306 |
| Tomvikt ca. [kg] | 85 |
| Hölje | Förzinkat stål |
| Gasmanagementsystem | ✓ |
| Stapelbar | ✓ |
| Batterivikt upp till [kg] | 80 |
Brandtest med version 1 av SBB XL-Storage
Läs mer om våra haveribehållare:
Tel.: +49 7153 925080 | E-Mail: info@logbatt.de
Enkel att använda och snabb att hantera i nödsituationer.

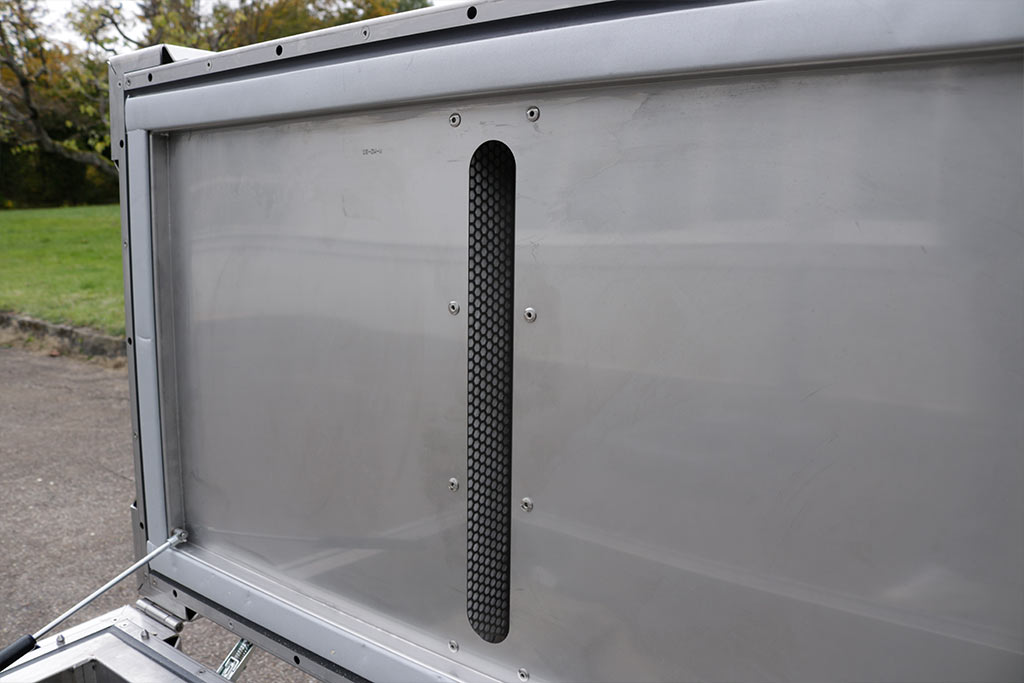

- Filtrering av brandgaser
- Termisk isolering
- Stapelbar

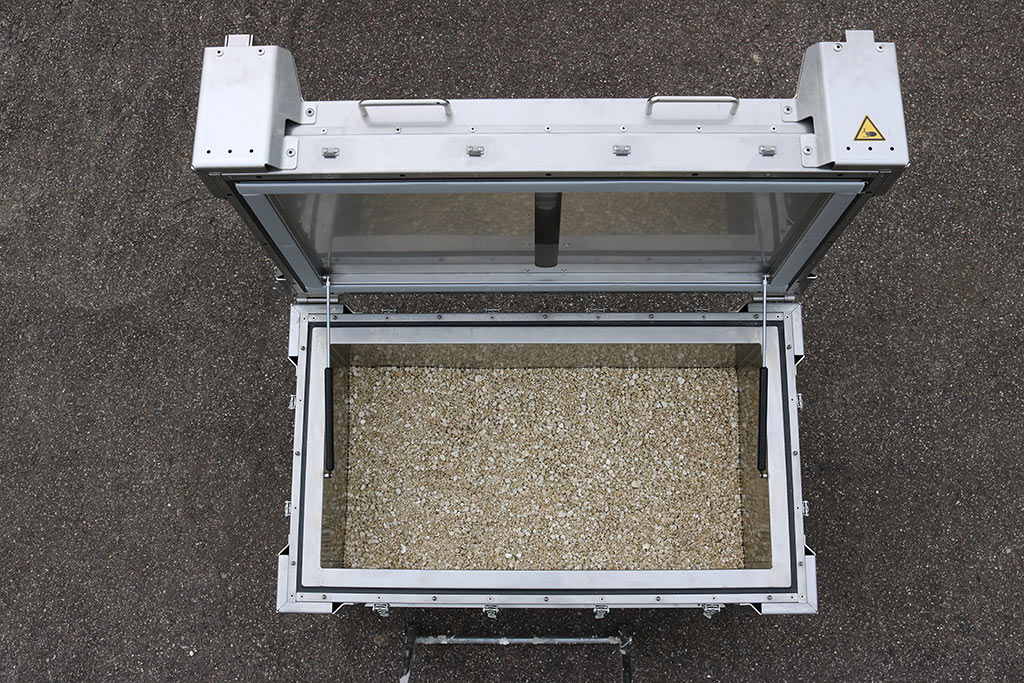

- Uppsamlingskar med absorptionsmaterial
- Enkel hantering
- Kan lastas framifrån
- Tillval: avdelare och rullbana

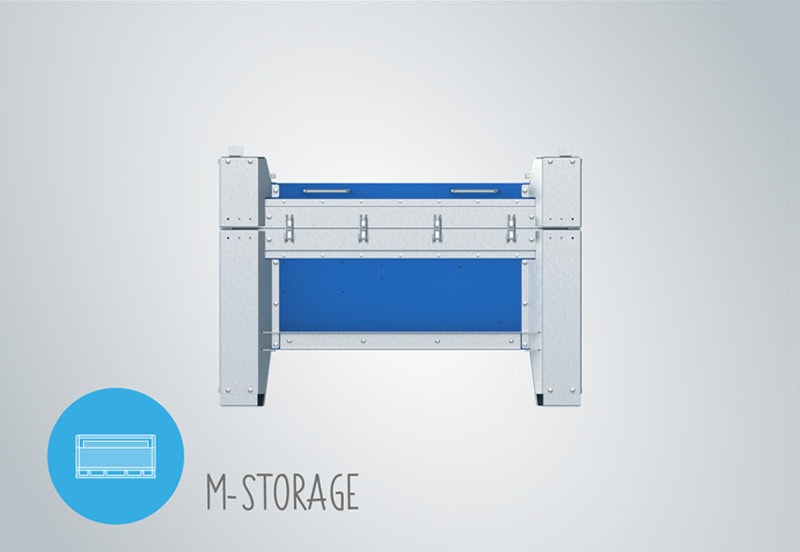

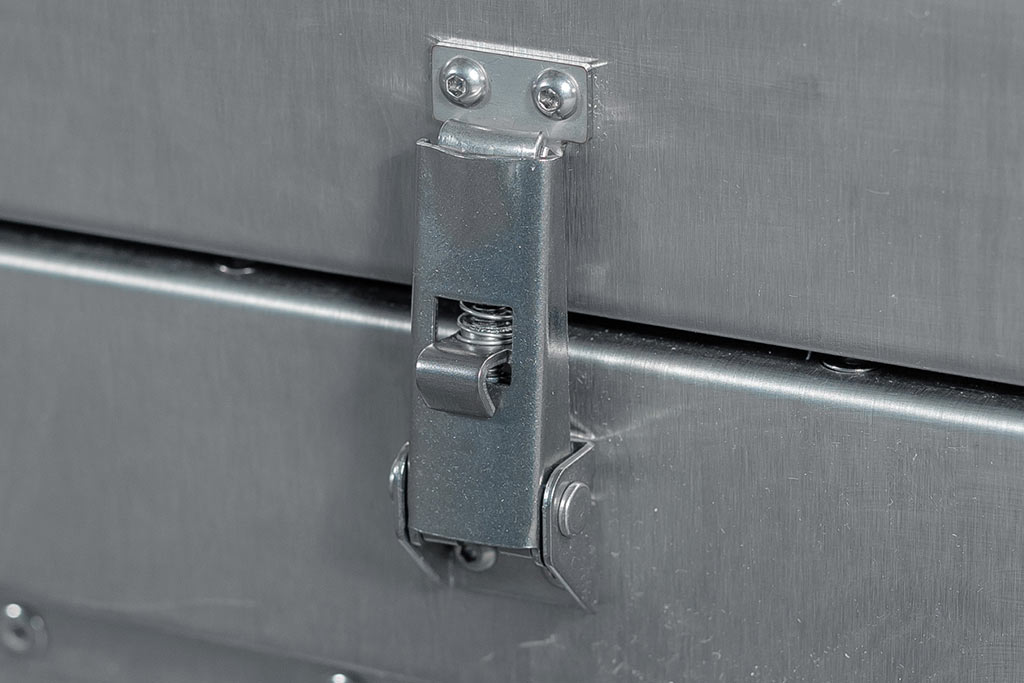

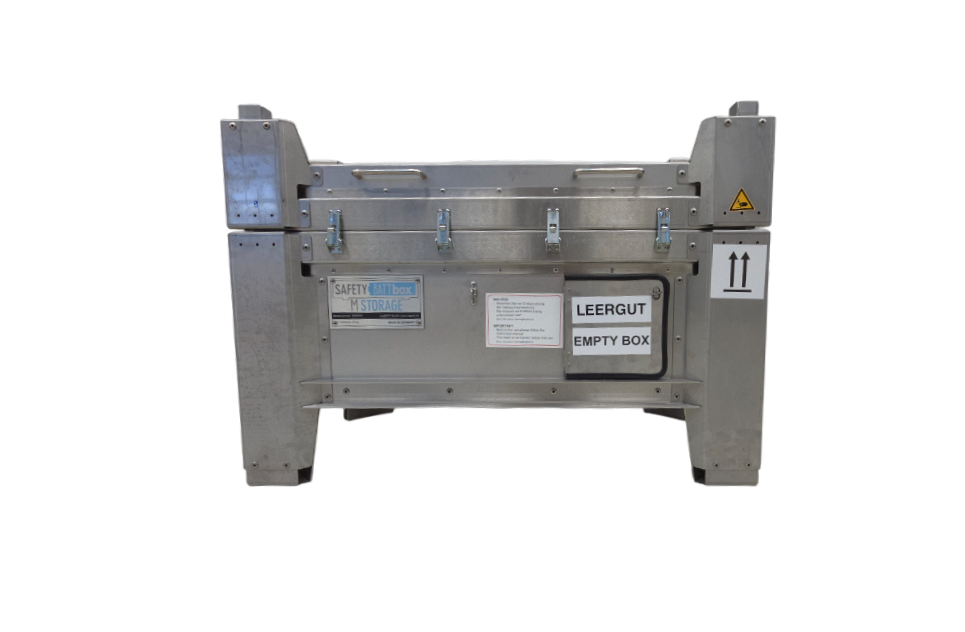

SafetyBATTbox M-Storage
Tillval:
FAQ – Vanliga frågor om lagringsbehållare för litiumjonbatterier
Varför behöver jag en särskild lagringsbehållare för defekta litiumbatterier?
Defekta batterier kan reagera termiskt även i viloläge – ibland med en fördröjning på flera timmar eller dagar efter skadehändelsen. Ett vanligt lagerutrymme erbjuder varken termisk isolering eller styrning av brandgaser och kan därmed äventyra hela byggnaden. SafetyBATTbox Storage håller vid en incident värme, flammor, projektiler och vätskor under kontroll i behållaren och skyddar omgivningen.
Vad händer om ett batteri reagerar i lagringsbehållaren?
Om ett batteri reagerar termiskt i SafetyBATTbox Storage begränsas händelsen till behållaren: termisk isolering håller ytterytan inom ett kontrollerat temperaturområde, ett riktat system för hantering av brandgaser med filtersystem leder bort giftiga gaser, uppsamlingskar med absorptionsmaterial binder läckande vätskor och brandskyddsfiltar LogCOVER förhindrar brandspridning inne i behållaren. Den omgivande lagermiljön förblir skyddad.
Vilka lagringsbehållare för litiumbatterier erbjuder LogBATT?
SafetyBATTbox Storage-familjen omfattar XL Storage för stora elbilsbatterier och högvoltsbatterier, L Storage för industrimoduler och medelstora batteripaket samt M Storage för mindre cellenheter och batteripaket. Varje modell uppfyller kraven enligt TRGS 510 och VdS 3103 och kan även hyras som tillval.
Hur stor kapacitet har SafetyBATTbox Storage Family?
SafetyBATTbox XL Storage rymmer batterier med en vikt på upp till 1 050 kg – tillräckligt för kompletta batteripaket till elbilar. L Storage är konstruerad för moduler på upp till flera hundra kilo, medan M Storage är avsedd för mindre cellenheter och batteripaket. Exakta innermått och viktuppgifter finns på respektive produktsida.
Vilka material används i LogBATTs lagringsbehållare?
Beroende på modell tillverkar LogBATT lagringsbehållarna i pulverlackerat stål (XL Storage) eller förzinkat stål (L-Storage och M-Storage). En innerbehållare av värmebeständigt rostfritt stål ger värmeskydd i samtliga dessa modeller. Alla material är värme- och väderbeständiga samt godkända för placering både inomhus och utomhus (under tak).
Är LogBATTs lagringsbehållare stapelbara?
Ja, SafetyBATTbox Storage Family är utformad för att vara stapelbar, vilket sparar lagringsutrymme vid karantänlagring av flera defekta batterier. Stapelbarheten ingår i typgodkännandet och säkerställer fullt brandskydd även när behållarna är staplade. Den maximala stapelhöjden varierar beroende på modell.
Kan jag placera LogBATTs lagringsbehållare utomhus?
Ja, alla materialutföranden av SafetyBATTbox Storage är väderbeständiga och godkända för utomhusplacering (under tak). Därmed lämpar de sig för lagerområden, återvinningsanläggningar, industriområden och uppställningsplatser direkt intill produktions- eller verkstadsbyggnader. Utomhusplacering minskar dessutom brandrisken för intilliggande byggnader.
Är LogBATTs lagringsbehållare även godkända för transport?
Nej. SafetyBATTbox Storage Family är utvecklad för lagring. Ett defekt batteri måste transporteras ADR-konformt i en UN-certifierad transportbehållare, förutsatt att den aktuella förpackningsinstruktionen uppfylls. Exakta transportgodkännanden för respektive SafetyBATTbox-transportmodell anges på varje produktsida. För transport av litiumjonbatterier och litiumjonackumulatorer erbjuder LogBATT särskilt utvecklade och godkända transportbehållare.
Kan jag köpa eller hyra LogBATTs lagringsbehållare?
Båda alternativen är möjliga. Ni kan köpa SafetyBATTbox Storage direkt, vilket är särskilt lämpligt för anläggningar med ett regelbundet behov, såsom återvinningsföretag, verkstadskedjor eller industriproduktion. För tillfälliga behov, exempelvis återkallelseaktioner eller projektbaserade insatser, erbjuder LogBATT även lagringsbehållarna för uthyrning.
Vilka av LogBATTs lagringsbehållare är lämpliga för elbilsbatterier?
För kompletta batteripaket till elbilar och stora högvoltsbatterier är SafetyBATTbox XL Storage den lämpliga modellen. Den rymmer batterier med en vikt på upp till 1 050 kg och är även konstruerad för karantänlagring av kritiskt skadade PHEV- och BEV-batterier. För enskilda batterimoduler till elbilar är SafetyBATTbox L Storage ett lämpligt alternativ.
